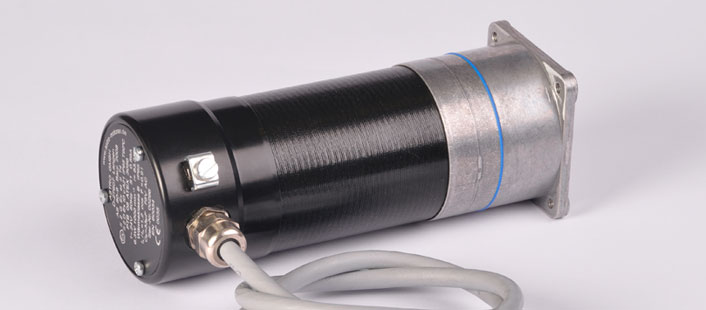

Ex-motor certifikováno podle směrnice 94/9/ES (ATEX) AS 80-6

Hlavní aplikace

Automobilový průmysl

Tiskárenská technika

Potravinářství

Regulační technika

Motory AS 80-6 se uplatní všude tam, kde se pracuje s výbušnými medii .

Skupina II
	kategorie 1		kategorie 2		kategorie 3
	úroveň ochrany velmi vysoká		úroveň ochrany vysoká		úroveň ochrany normální
Aplikace v prostředí	zóna 0	zóna 20	zóna 1	zóna 21	zóna 2	zóna 22
	G	D	G	D	G	D
G = nebezpečný plyn
D = nebezpečný prach

nařízení

kategorie 2

G = plynová zóna 1

motor: EX II 2 G EEx e II T4

elektromotor: EX II 2 G EEx ec II T4

D = prachová zóna 21

motor: EX II 2 D IP 65 T 90°C

elektropřevodovka: EX II 2 D c IP 65 T 90°C

plyn prach

motor: EX II 2 G EEx e II T4

EX II 2 D IP 65 T 90°C

elektropřevodovka: EX II 2 G EEx ec II T4

EX II 2 D c IP 65 T 90°C

Technická data
		AS 80-6 EExe II T4
frequence	Hz	50/60
otáčky	1/min	1000/1200
synchronnní kr. moment	Ncm	6,2/5,3
příkon	VA	13/14
moment zvratu	Ncm	2,7
jmenovitý výkon	W	6,3/6,6
napětí	V	1~24
jmenovitý proud	A	0,59/0,65
tepelná ochrana		B
druh zatížení		S1
účinnost		0,91/0,92
I_A/I_N		1,2/0,8
hmotnost	g	1800

Čelní převodovka SG 10

převodový stupeň

otáčky (ot./min)

synchronnní kr.moment (Ncm)

50 Hz

60 Hz

50 Hz

60 Hz

2-stupňová

200

240

8,33

120

144

100

120

12,5

16,66

110

3-stupňová

130

104

33,33

180

144

240

192

16,6

285

228

62,5

19,2

300

240

83,33

14,4

400

320

4-stupňová

100

490

392

125

9,6

510

408

166,66

7,2

850

680

200

900

720

250

4,8

>1000

900

333,33

3,6

>1000

5-stupňová

500

2,4

>1000

750

1,3

1,6

>1000

1000

1,2

>1000

1333

0,75

0,9

>1000

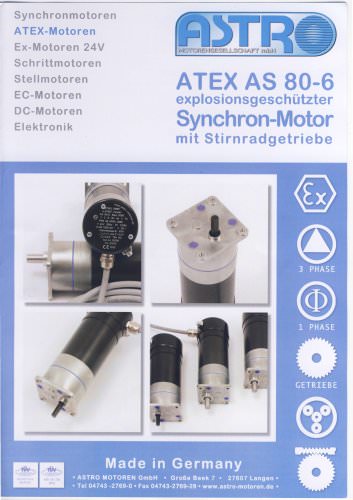

KATALOG
