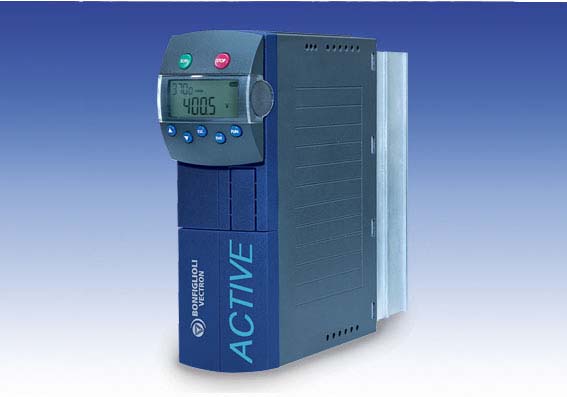

ACTIVE Frekvenční
měniče
Multifunkční,
přátelský, výkonný
Celou sérii tvoří
universální vektorové
frekvenční měniče,
které jsou
multifunkční
a snadno
instalovatelné.
Jsou stavěny s
možností změny
konfigurace
řízení s mnohými
doposud nepřekonanými
výhodami
v jejich použitelnosti
a kompaktním rozměrově
malým provedení.
Typ
Výkon kW*
ACT401 - 05
0,55
ACT401 - 07
0,75
ACT401 - 09
1,1
ACT401 - 11
1,5
ACT401 - 12
1,85
ACT401 - 13
2,2
ACT401 - 15
3
ACT401 - 18
4
ACT401 - 19
5,5
ACT401 - 21
7,5
ACT401 - 22
9,2
ACT401 - 23
11
ACT401 - 25
15
ACT401 - 27
18,5
ACT401 - 29
22
ACT401 - 31
30
ACT401 - 33
37
ACT401 - 35
45
ACT401 - 37
55
ACT401 - 39
65
ACT201 - 05
0,55
ACT201 - 07
0,75
ACT201 - 09
1,1
ACT201 - 11
1,5
ACT201 - 13
2,2
ACT201 - 15
3
ACT201 - 18
4
ACT201 - 19
5,5
ACT201 - 21
7,5
ACT201 - 22
9,2
*200% přetížení -
1sec
150% přetížení -
1min
Výkonová řada (ACT401)
0.55 - 65 kW / tří
fáze 360 - 480V / 50 -
60 Hz
Výkonová řada
(ACT201)
0.55 - 3 kW / jedno,
nebo třífázový 200 -
240V / 50 - 60 Hz
Typ řízení
Funkce výběrové
vektorové regulace:
Regulace orientovaného
pole bez zpětné vazby,
Regulace orientovaného
pole za pomocí zpětné
vazby Přetížitelnost
150% d 60s / 200% do
1s
Spínací frekvence 2, 4, 8,
12, 16 kHz
Stupeň krytí
IP20 (EN 60529)
EMC Filter
Integrovaný do 9.2 kW
(EN 61800-3)
Standardní
hardwarové vybavení Integrovaný
modul dynamického
brzdění
Připojení na linku DC
Standardní interface
pro enkóder
Monitorování teploty
motoru
Zásuvný napájecí
terminál (do 3kW)
Zásuvný a programovací
řídící terminál
6 digitálních vstupů,
1 multifunkční vstup 1
digitální výstup, 1
multifunkční výstup
1 reléový výstup
(záměnné připojení)
Rozšiřující
doplňkové moduly Rozšiřující
analogové nebo,
digitální vstupy a
výstupy,
Doplňkový vstup z
enkóderu nebo
resolveru,
Opakovatelný
frekvenční výstup,
Systém bus (can open)
Doplňkové
komunikační moduly RS232,
RS485, Profibus-DP,
CAN open, LON
Doplňková klávesnice
Snímatelná klávesnice
KP500s funkcí "copy"
Montážní skříňka s
držákem klávesnice Doplňkový PC
program
VPlus pro operační
systém Windows ,
Terminálový monitor
pro sledování
aktuálních dat,
Funkce "scope" a
dálkové ovládání
Technické údaje
Programovatelná
referenční data kanálů
Programovatelná
charakteristika start
a stop Potenciometr
motoru Programovatelný
S graf
4 datové soubory
Automatické spouštění
a uvedení do provozu
Auto reset po výpadku,
auto start při ztrátě
napájení
Regulace PI
Programovatelné
logické a časovací
funkce Regulační
řízení VFC
(Volume flow control)
Konstantní kroutící
moment při změně
rychlosti Funkce
Master / Slave s
elektronickým převodem
Rozšířené funkce
polohování
Dynamické brzdění a
regulace motoru
Řízené brzdění bez
mechanické třecí brzdy
Indexace a stabilita
řízení
Inteligentní omezovač
proudu
Řízený doběh při
výpadku síťového
napájení Komplexní
monitorovací a
zabezpečovací funkce
Regulace vysokých
otáček Funkce pro
zdvíhací, jeřábové a
navíjecí zařízení.
