RPS450 Tífázový fotovoltaický střídač připojitelný do distribuční soustavy

RPS450 solární střídače reprezentují optimální řešení pro konverzi sluneční energie získané ze slunečních fotovoltaických jednotek do napájení elektrické distribuční soustavy. Vysoká účinnost střídače (MPPT) , který je postaven z vysoce kvalitních materiálů, jež pracují s nízkou ztrátou energie zabezpečuje nejvyšší efektivitu přenosu energie. Použití sofistikovaných a robustních součástí, které se již osvědčily v elektrické pohonné technologii a dokázaly pracovat v nejdrsnějším venkovním prostředí po celém světě, garantují dlouhou životnost        a vysokou spolehlivost.  Vysoká disponibilita, spojená s vynikající účinností přináší nejvyšší výnosy.  Modulární konfigurace systému, zaměřena na snadnou přístupnost k jednotlivým částem systému umožňuje co nejefektivnější a časově nejkratší servisní služby a udržovací práce.
Široký vstupní napěťový rozsah umožňuje vysokou flexibilitu
v napojení na nejrůznější sluneční generátory. Parametry z RPS450 solárních střídačů jsou normativně nastavené ve výrobním závodě tak, že  mohou být okamžitě propojeny do systému generátorové produkce. Těmito vlastnostmi se tyto střídače řadí mezi cenově příznivá zařízení pro uvedení do provozu.

RPS450 - kompaktní střídač
Pro rozsah výkonu do 170kWp nabízíme RPS450 solární střídač s vnitřním transformátorem pro napájení do nízko -napěťové soustavy. Galvanické oddělení, které je  v mnoha zemích povinné mezi napájením a generátorem pro účel napájení pevných částí systému je provedeno vnitřním oddělovacím ochranným transformátorem. Kompaktní jednotky série RPS450 mohou být  vzájemně propojeny tak, aby bylo dosaženo požadované napájení, což umožňuje realizovat velké systémy díky flexibilní úpravě slunečního generátoru.

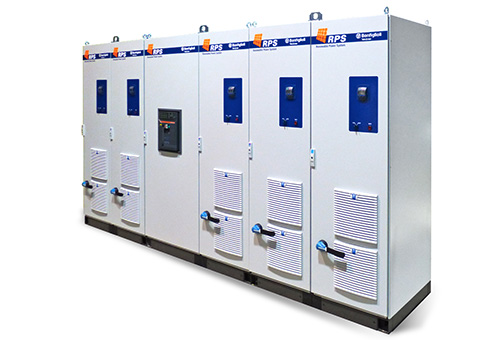

RPS450TL -modulární střídač
Pro rozsah výkonu od 280kWp do 1190kWp, se nabízí solární střídač RPS450-TL bez vnitřního transformátoru. Je to přijatelné pro optimální řešení ceny z hlediska minimálních nákladů pro fotovoltaické střídače NV a VN napětí. Stavebnicová konstrukce umožňuje perfektní úpravu střídače k příslušnému slunečnému generátoru a zvyšuje dostupnost systému. Správná volba velikosti střídače ovlivňuje předpokládanou cenu. Všechny systémy do 1.19 MWp jsou stavebnicově zkonstruovaný z jednotlivých střídačů, se jmenovitými výkony od 140kWp do 170kWp. RPS450TL je solární střídač určený pro IT soustavy a může být připojený přímo do nízkého napětí přes VN transformátor. Síťové spojovací jednotky slouží jako meziplocha mezi střídači. Každá střídací jednotka má svůj vlastní MPP-Tracker, který snižuje ztráty způsobené konverzí ze slunečného generátoru

Technická data

• Vysoká účinnost
• Klidové napětí do 900 V (do 1000V na poptávku)
• MPPT 425 V - 875 V
• Nízký činitel zkreslený
• Nastavitelný cos ()
• Volitelné funkce pro digitální                a analogové vstupy a výstupy
• Nastavitelné provozní funkce
• Nezávislé monitorování
• Monitorování hlavních částí s nastavitelným pracovní rozsahem
• Svodiče přepětí na hlavních částech generátoru
• Odrušovací filtr na hlavních částech a generátorové straně
• Komunikační rozhraní
  - RS485 a CAN (standard)
  - Profibus DP, Ethernet (provolba)
• Řídicí jednotka KP500
• Klid operace
• Rychlé uvedení do provozu
• Snadná údržba, snadno přístupné součástí systému
• Operace pod uzemněným generátorem

Krytí
IP20 (ČSN EN 60529)

Normy a směrnice
Obecné pojmy a zásady fotovoltaické techniky:

• VDE 0126 - 1 - 1
• ENEL DK 5940
• Směrnice 661/2007
• Směrnice 1663/2000

Elektromagnetická kompatibilita:

• ČSN EN 61000-6-2; VDE 0839 - 6 - 2 (2006)
• ČSN EN 61000-6-4; VDE 0839 - 6 - 4 (2007)
• ČSN EN 61000-3-11; VDE 0838 - 11 (2001 - 04)
• ČSN EN 61000-3-12; VDE 0838 - 12 (2005 - 09)

Elektronická zařízení pro použití ve výkonových , Enviroment:

• ČSN EN 50178; VDE 0160
• ČSN EN 60529; VDE 0470 - 1
• ČSN EN 60721 - 3 - 3
• EN 60950 - 1
• CE

Připravuje se certifikace pro mimoevropské země.

Doplňky
Monitorovací ústředna RPSlog100
Monitorovací ústředna RPSlog850
Řetězcové rozvodné komory
Programové vybavení VPlus
