  HOME PRODUKTY PRECISNÍ ELEKTROMOTORY

APLIKACE



Speciální aplikace

Vrtání, vyvrtávání, broušení a obrábění. Maximální přesnost pro řadu kritických funkcí.

Pokud se rozdíl mezi úspěchem a neúspěchem měří v mikronech, potřebujete motory Perske. Perske nabízí řadu víceúčelových motorů, které splňují požadavky na extrémně přesné tolerance obrábění.

Mezi průmyslové aplikace, které vyžadují motory pro speciální aplikace, patří:

  • Letecký a kosmický průmysl
  • Zpracování a povrchová úprava kovů v automobilovém průmyslu
  • Lékařské a zubní vybavení
  • Plastový průmysl
  • Dokončovací práce se dřevem

Celkové vlastnosti pro přesnost, výkon a odolnost:

  • Vysokorychlostní výkonné motory dosahují otáček v rozmezí od 3 600 ot./min do 30 000 ot./min
  • Výkony motorů jsou dimenzovány pro nepřetržitý provoz.
  • Vysoce přesná ložiska s doživotní náplní
  • Motory jsou navrženy pro přesné a precizní broušení materiálů včetně dřeva, kovů a kompozitů
  • Úzká konstrukce motoru umožňuje malé axiální vzdálenosti mezi brusným kotoučem a hřídelí stroje pro maximální přesnost při dosahování extrémně malých tolerancí

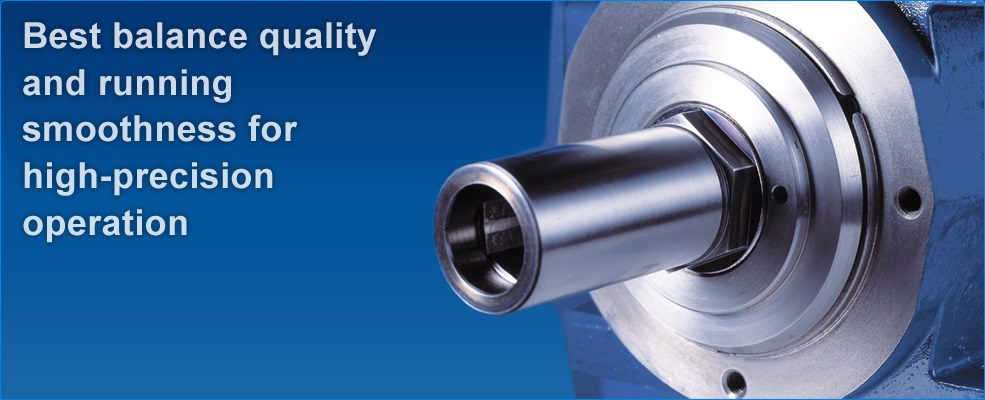

  • Pečlivé dynamické vyvážení pro zajištění mikronových tolerancí házení a přesného řezného výkonu
  • Různé možnosti a typy kleštin umožňují použití různých velikostí brusných kotoučů s maximální stopkou nástroje až 1 palec (v závislosti na konstrukci motoru)

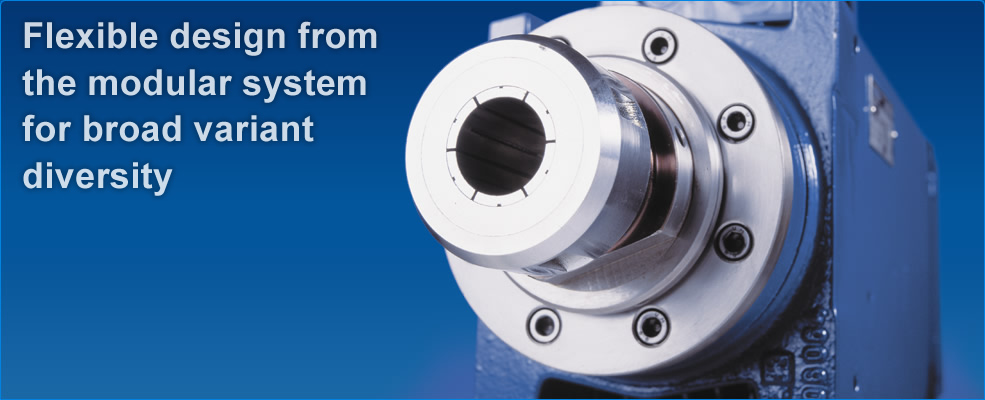

  • Možnosti přímé montáže nástroje zahrnují vnější stopku nástroje s vnitřním otvorem, kleštinu a krycí matici a HSK-C

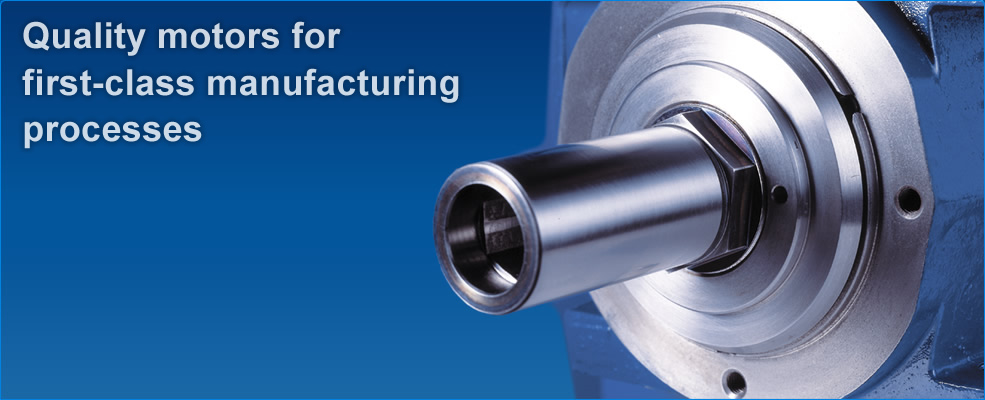

  • U motorů určených pro vyvrtávání/vrtání může konstrukce hřídele zahrnovat vnější kužel, vnitřní otvor a vnější závit nebo kleštinu s krycí maticí.

















TYP ŘADY MOTORU

MOŽNOSTI VÝKONU (HP)

MAX. DOSTUPNÉ OTÁČKY (OT./MIN.)

MAX. KAPACITA NÁSTROJE (PALCŮ)

ZVLÁŠTNÍ VLASTNOSTI

KLEŠTINA A KRYCÍ MATICE

HSK-C

HYDRO-SVĚRKA

RYCHLOUPÍNACÍ SYSTÉM

KN 20

0,5 až 1,0

30 000

1/2"



A

N

A

A

KRS 35

1,0 až 3,0

18 000*

1/2"

*K dispozici s otáčkami  30 000 ot./min.

A

N

N

N

KRS 50

4,0 až 6,5

18 000

5/8"



A

A

N

N

KRSV 51

6,5

18 000

1"



A

N

A

A

KRS 60

9,0

18 000

3/4"



A

A

N

A

KRSV 61

9,0

18 000

1"



A

N

Y

Y

KN 50

4,0 až 6,5

18 000

5/8"

†HSK-C volitelné

A

Ó†

A

A

KN 60

9,0

18 000

5/8"

†HSK-C volitelné

A

Ó†

N

N

KNO 70

10 až 17

18 000

1"



A

A

A

A

VS 50/60

2,0 až 7,0

24 000

1/2"



A

N

A

A

WS 50/60

1,0 až 3,5

24 000

1/2"

Nevětrané

A

N

N

N



Nástrojové systémy

  • Pilové límce/příruby se závitovou maticí (pravá nebo levá)

  • HSK-C

  • Systém hydroupínání

  • Válcová hřídel s perem nebo bez něj

  • Válcová hřídel s perem nebo bez pera a vnějším závitem

  • Válcová hřídel s perem nebo bez něj a vnitřním závitem

Frekvence

  • Standardně 60 Hz (3 600 ot./min.) (některé motory jsou schopny běžet až 7 200 ot./min.)

  • Údaje o elektrickém výkonu (HP) platí pouze pro uvedené konstantní napětí (frekvence)

  • Standardně 230/460 V dle předpisů DIN/VDE; k dispozici jsou však i jiné varianty napětí, včetně 575 V pro Kanadu.

Ložiska

  • Vysoce přesná ložiska s doživotní náplní mazání (kde je to nutné)

  • Ložisko na hnacím konci je pevné a ložisko na nehnacím konci je samonaklápěcí

  • U těžkých nástrojů se doporučuje použití dvojitých ložisek pro přední ložisko, aby se eliminovala axiální vůle hřídele.

Funkce

  • Motory TEFC jsou samoventilované s vestavěným ventilátorem, který pracuje nejúčinněji při maximálních provozních otáčkách motoru.

  • Labyrintová těsnění na obou koncích motoru chrání před vniknutím prachu nebo částic do motoru, když je pod proudem

  • Motory jsou vyváženy na rychlost vibrací Veff = 1,8 mm/s při nulovém zatížení a jmenovitých provozních otáčkách.

  • Svorkovnice může být umístěna na pravé nebo levé straně dle preference zákazníka.

  • Volitelně lze integrovat elektromechanickou brzdu

  • Motory jsou k dispozici dle norem NEMA
